Prinċipju ta 'ħidma tal-conveyor tal-katina FU
Meta l-conveyor tal-barraxa FU qed iwassal orizzontalment, il-materjali huma affettwati mill-pressjoni tal-katina tal-barraxa fid-direzzjoni li tiċċaqlaq u l-piż tal-materjali, li jirriżulta fi frizzjoni interna bejn il-materjali. Din il-frizzjoni tiżgura l-istat stabbli bejn is-saffi tal-materjal, u hija biżżejjed biex tegħleb il-frizzjoni esterna kkawżata mill-moviment tal-materjali fl-islott tal-magna, sabiex il-materjali jiffurmaw fluss tal-materjal kontinwu u integrali u jiġu ttrasportati.
Karatteristiċi
Il-conveyor tal-barraxa FU jissejjaħ ukoll conveyor tal-katina
- Struttura sempliċi, siġillar tajjeb, installazzjoni u manutenzjoni konvenjenti, u tqassim tal-proċess flessibbli;
- Jista 'jiġi ttrasportat mhux biss orizzontalment, iżda wkoll b'mod oblikwu jew vertikalment;
- Jista 'jintuża minn magna waħda jew magni multipli flimkien.
- Jista 'jżid aktar materjali u jarmi aktar materjali.
- Minħabba li l-qoxra hija magħluqa, tista 'ttejjeb b'mod sinifikanti l-ambjent tax-xogħol tal-ħaddiema u tevita t-tniġġis ambjentali.
Parametru Tekniku
|
Mudell |
Wisa' tal-islott (mm) |
Granularità ideali (mm) |
10% granularità massima (mm) |
Kapaċità bażika tal-ġarr (m³/h) |
Materjali Umdità (teorija) |
|||||
|
veloċità tal-katina |
||||||||||
|
10 |
13.5 |
15 |
16 |
20 |
25 |
Inqas minn jew ugwali għal 5% Sal-punt li l-idejn jistgħu jingħafsu f'ballun u mxerrda wara l-bejgħ, xorta jistgħu jkunu maħlula. |
||||
|
FU150 |
150 |
<4 |
<8 |
6-7 |
|
9 |
|
12 |
15 |
|
|
FU200 |
200 |
<5 |
<10 |
12 |
|
18 |
|
22 |
27 |
|
|
FU270 |
270 |
<7 |
<15 |
16 |
20 |
25 |
30 |
35 |
45 |
|
|
FU350 |
350 |
<9 |
<18 |
|
40 |
55 |
70 |
90 |
130 |
|
|
FU410 |
410 |
<11 |
<21 |
|
50 |
80 |
|
120 |
175 |
|
|
FU500 |
500 |
<13 |
<25 |
|
100 |
140 |
|
160 |
240 |
|
|
FU600 |
600 |
<<15 |
<<30 |
|
150 |
190 |
|
230 |
310 |
|
|
FU700 |
700 |
<<18 |
<<32 |
|
200 |
250 |
|
310 |
400 |
|
L-Istruttura
(1) Sistema ta 'trażmissjoni
Is-sistema ta 'trażmissjoni tikkonsisti f'mutur, reducer, u akkoppjar, li hija l-parti tal-qawwa tal-conveyor tal-katina FU. It-tqassim tas-sistema ta 'trasmissjoni għandu żewġ forom bażiċi, tip vertikali u tip orizzontali, u jista' wkoll jiġi aġġustat skond il-post tas-sit. Sabiex tiġi ffaċilitata l-installazzjoni, chassis għall-installazzjoni tal-mutur u r-reducer huwa ddisinjat taħt l-apparat tat-trasmissjoni.
(2) frejm imnieħer
Il-funzjoni ewlenija tal-qafas tal-imnieħer hija li tappoġġja l-assemblaġġ tar-rota tar-ras.
(3) Assemblaġġ tar-rota tar-ras
L-assemblaġġ tar-rota tar-ras huwa magħmul minn xaft tat-trasmissjoni, sprocket, u parti li ġġorr. Is-sprocket huwa konness mad-drive shaft permezz ta 'ċavetta, u l-output tal-qawwa mir-reducer jiġi trażmess lill-katina tal-barraxa permezz tad-drive shaft u s-sprocket, sabiex il-katina tal-barraxa tkun tista' twettaq mozzjoni ċirkolari magħluqa infinitament.
(4) Katina tal-barraxa
Il-katina tal-barraxa hija magħmula minn katina, ċirku ta 'konnessjoni, u barraxa. Il-barraxa hija konnessa u mwaħħla fuq il-katina permezz taċ-ċirku ta 'konnessjoni, u l-materjal huwa ttrasportat bl-imbuttar jew il-ġbid tal-barraxa.
(5) Slott tan-nofs
Il-kanal tan-nofs huwa l-korp ewlieni tal-conveyor tal-katina FU, u għandu l-funzjoni li jappoġġja l-materjal u jiggwida l-katina tal-barraxa.
(6) Tailstock
It-tailstock jappoġġja prinċipalment l-assemblaġġ tar-rota tad-denb u l-apparat tat-tensjoni.
(7) Assemblaġġ tar-rota tad-denb
L-assemblaġġ tar-rota tad-denb huwa magħmul minn xaft, sprocket u bearing.
(8) Apparat tat-tensjoni
Il-funzjoni ewlenija tal-apparat tat-tensjoni hija li tiġbed is-sedil tal-bearing tal-sprocket tad-denb permezz tal-virga tal-kamin, sabiex l-sprocket tad-denb jimxi lura biex jittensjoni l-katina tal-barraxa.
Applikazzjoni tal-magna
Il-conveyor tal-barraxa FU huma użati matul kważi l-proċess kollu tal-produzzjoni tas-siment.
Immaniġġjar tal-materja prima: Trasport ta 'trab tal-ikla mhux ipproċessat, trab tal-ġebla tal-franka, u trab tat-tafal.
Stadju tal-kalċinazzjoni: Il-ġarr tal-faħam pulverizzat (lir-ras tal-forn għal injezzjoni tal-faħam pulverizzat).
Prodotti lesti u nofshom-lesti: Trasportazzjoni tal-clinker tas-siment (blokki żgħar), prodotti lesti tas-siment, trab tal-gagazza, u rmied li jtir.
Sistema ta 'tneħħija tat-trab: Ġbir u ġarr ta' materjali trab mormija minn kolletturi tat-trab f'kull stadju.
Operazzjoni u Manutenzjoni
(1) Wara kull startup, għandu jitħaddem mingħajr tagħbija għal perjodu ta 'żmien, u l-materjal jista' jiġi miżjud wara li t-tagħmir ikun qed jaħdem b'mod normali. L-għalf għandu jinżamm uniformi, u m'għandux ikun hemm żieda f'daqqa jew operazzjoni ta 'tagħbija żejda.
(2) Sakemm ma jkunx hemm ċirkostanzi speċjali, tieqafx b'tagħbija. Ġeneralment, għandu jitwaqqaf meta l-materjal fit-tank standby bażikament jinħatt wara li t-tmigħ jitwaqqaf. Jekk il-bidu-up wara waqfien ta 'emerġenza jseħħ meta t-tagħbija tkun mimlija, għandha tiġi jogged diversi drabi, jew il-materjal fit-tank għandu jitneħħa f'ammont xieraq. Dan huwa speċjalment importanti għat-tipi MC u MZ, u l-iskarigu jista 'jitwettaq billi tiftaħ il-qoxra ta' osservazzjoni t'isfel tas-sezzjoni tal-liwi.
(3) Jekk diversi conveyors huma kkombinati f'linja ta 'assemblaġġ waħda, wieħed għandu jinbeda l-ewwel, u mbagħad ibda wieħed wieħed, u s-sekwenza ta' waqfien għandha tkun opposta għas-sekwenza tal-bidu. Dan jista 'jieħu wkoll kontroll ta' interlock elettriku.
(4) L-operatur għandu dejjem jiċċekkja l-partijiet kollha tal-magna, speċjalment il-katina tal-barraxa u l-apparat tas-sewqan, għandhom ikunu f'kondizzjoni tajba. Il-ferrovija tal-gwida tan-nofs hija milbusa serjament, eċċ., U għandha tissewwa jew tinbidel fil-ħin.
(5) Waqt it-tħaddim, partijiet tal-ħadid, oġġetti kbar iebsa, oġġetti varji, eċċ., Għandhom jiġu evitati b'mod strett milli jitħalltu fil-conveyor, biex tiġi evitata ħsara lit-tagħmir jew inċidenti oħra.
(6) Oqgħod attent li żżomm il-berings u l-partijiet tas-sewqan kollha llubrikati sew. Għal-lubrikazzjoni ta 'kull parti tal-conveyor tal-barraxa midfun, ara t-tabella hawn taħt. Madankollu, għandu jiġi nnutat li l-katina tal-barraxa, il-ferrovija ta 'appoġġ, ir-rota tar-ras, ir-rota ta' gwida, u komponenti oħra m'għandhomx ikunu miksija b'żejt lubrikanti.
(7) Taħt ċirkostanzi normali, il-conveyor tal-barraxa midfun jeħtieġ li jissewwa darba kull kwart, darba kull nofs sena, u darba kull sentejn. Waqt ir-reviżjoni, il-partijiet kollha tal-conveyor tal-barraxa midfun għandhom jitneħħew u jitnaddfu, u l-partijiet li jintlibsu għandhom jiġu sostitwiti. Muturi u reducers huma miżmuma u msewwija skond ir-rekwiżiti tekniċi tal-prodotti rispettivi tagħhom.

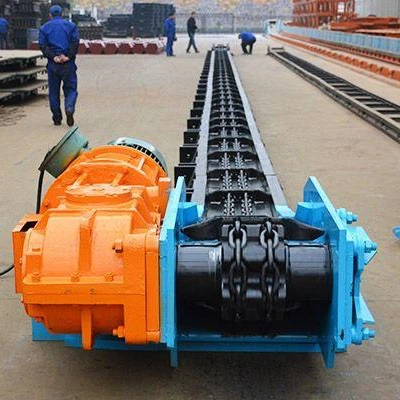

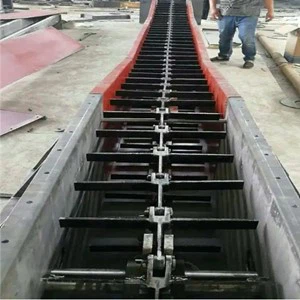

stampa tal-magna
