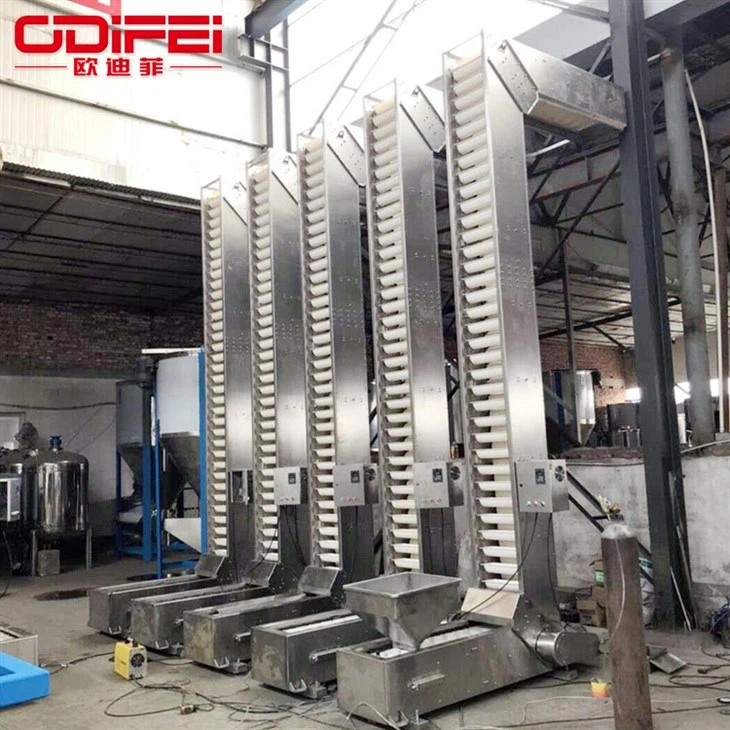

Lift tal-Barmil tat-tip Z-Ħatt Multi Punti





Il-lift tat-tip Z-istainless steel huwa f'qoxra magħluqa u jittrasporta materjali minn delu sospiż fuq katina. Jista' jitwassal orizzontalment-vertikalment-orizzontalment. Jista' jkun għalf ta'-punt wieħed jew b'ħafna-punt, u l-ħatt ta'-punt wieħed jew -punt wieħed jista' jitlesta permezz tal-apparat tal-ħatt. Magħluq għal kollox, l-ebda tnixxija, l-ebda tniġġis. L-akbar vantaġġ ta 'dan it-tagħmir huwa li l-kompożizzjoni hija flessibbli, ir-rata ta' ħsara lill-materjali hija baxxa, u l-ġenerazzjoni ta 'prodotti difettużi tista' tiġi eliminata, u hija adattata għal diversi okkażjonijiet li jeħtieġu ipproċessar ġentili ta 'materjali. Bħal: ċereali, plastiks, tappijiet bil-kamin taż-żerriegħa tal-kolza, eċċ.





1. Tintegra l-ġarr orizzontali u l-irfigħ tal-materjali. Magna waħda tista 'tissostitwixxi t-tliet tagħmir tradizzjonali tal-ġarr orizzontali + irfigħ + tagħmir tal-ġarr orizzontali.

2. Il-kisi ta 'din il-magna jadotta kombinazzjoni segmentata, u t-tul orizzontali u l-għoli tal-irfigħ huma fakultattivi.

3. Tqassim flessibbli u footprint żgħir;

4. Iffranka l-ispazju tal-workshop u tnaqqas il-fond tal-fossa;

5. Il-magna taħdem b'mod normali u affidabbli, bla xkiel mingħajr ħsejjes, mingħajr tixrid ta 'materjal, mingħajr tnixxija ta' materjal, mingħajr trab li jtir, faċli biex tiżżarma u faċli biex tissewwa, huwa tagħmir ideali li jwassal materjal ġdid.





Delu:Sabiex jintlaħqu l-ħtiġijiet tal-klijenti, hemm diversi materjali bħal najlon, ABS, PP, stainless steel 304, stainless steel 316L, stainless steel 310, azzar tal-karbonju, eċċ.

Katina:Bl-użu tal-katina tad-ditta famuża domestika, il-katina tal-conveyor mekkanika tal-conveyor tal-barmil li jdur tagħna tadotta l-katina tal-conveyor tar-rombli li jillubrika lilha nnifisha tal-pitch kbir -. Għalhekk, it-telf tal-frizzjoni tal-katina fl-użu jitnaqqas, il-ħajja tas-servizz tal-katina titwal, u l-ispiża tal-manutenzjoni u s-sostituzzjoni titnaqqas.

Chassis:Il-magna kollha tista 'tkun magħmula minn bexx elettrostatiku tal-pjanċa kiesħa tal-azzar tal-karbonju jew struttura tal-istainless steel

Tip ta' ġarr:Il-conveyor tal-barmil li jdur jittrasporta materjali f'korp magħluq, u jittrasporta materjali permezz ta 'delu sospiż fuq katina. Id-disinn modulari jista 'jirrealizza firxa wiesgħa ta' konfigurazzjonijiet u jista 'jiġi kkombinat orizzontalment, vertikalment u orizzontalment. Z{2}}tip, C-tip, E{-tip, L{-tip, R-tip jistgħu wkoll ikunu għalf b'ħafna punti, ħatt b'ħafna punti, il-magna kollha hija ssiġillata għal kollox, l-ebda tniġġis, l-ebda tnixxija, pulita u nadifa, u flessibbli, tista 'tintuża u tittrasporta b'mod orizzontali fi spazju żgħir. makkinarju faċli biex tinstalla u timmodifika.





Mudell	ZD-160	ZD-330	ZD-500	ZD-650	ZD-250	ZD-400	ZD-530	ZD-800
Volum tal-kunsinna m³/h	2.9~4.8	6.0~10.0	25~42.3	32.9~54.9	4.6~15.7	15.2~25.2	20~33.4	40.6~67.6



Nota:

1. Il-volum tal-barmil fit-tabella huwa l-volum tal-barmil ikkalkulat, u l-volum tal-ġarr huwa kkalkulat skont il-fattur tal-mili ta '0.6.

2. Hopper: delu ABS ta 'grad ta' l-ikel / delu ta 'l-istainless steel / delu ta' l-azzar tal-karbonju





Parank tas-serje Z huwa magħmul minn partijiet ta 'ġiri, apparat tas-sewqan (apparat ta' rotazzjoni bil-mod), apparat ta 'fuq, casing tan-nofs u apparat t'isfel.

Partijiet tal-ġiri ---- tikkonsisti minn hopper u katina tar-rombli tal-kmiem.

Apparat tas-sewqan - jadotta mutur tas-serje Y, reducer u reducer tas-sewqan tal-katina, eċċ (l-utent tal-iswiċċ tal-kontroll elettroniku -definit).

Apparat li jaħdem bil-mod--li jadotta mutur bl-ingranaġġ, marbut ma' reducer u apparat għat-tnaqqis tal-katina tas-sewqan permezz ta' klaċċ, ġeneralment użat waqt il-manutenzjoni tat-tagħmir, dan l-apparat huwa apparat li jista' jintgħażel mill-utent-.





Dan l-apparat jista 'jintuża f'varjetà wiesgħa ta' ambjenti li jeħtieġu tqandil ġentili. Tmigħ tat-tip Z-, tmigħ tat-tip C{-, tmigħ imħallat Z-C u tmigħ b'ħafna-punti, ħatt b'ħafna-punti u okkażjonijiet oħra. Fil-preżent, huwa l-aktar użat għat-tmigħ ta ' magni ta ' l-użin u l-ippakkjar, it-tmigħ u l-għażla mill-ġdid ta '-magni ta' għażla tal-kulur, it-tagħbija u l-ħatt ta 'ċirkolazzjoni tridimensjonali ta' linji ta 'produzzjoni awtomatiċi, u l-għalf b'ħafna-punti ta' sistemi awtomatiċi ta 'użin u batching.











Adattat għall-industrija tal-ikel għall-annimali domestiċi, industrija tal-ikel minfuħ, industrija tal-għalf, industrija tal-ħelu, industrija tal-frott imnixxef u frisk, industrija tal-kosmetiċi, industrija tal-ikel tas-saħħa, industrija tal-ipproċessar tal-irfinar tal-qamħ, industrija tal-manifattura metallurġika, industrija kimika u farmaċewtika, industrija tal-ħardwer u materjali elettriċi, industrija militari eċċ.



Materjal tal-lift tal-lift tal-barmil tat-tip Z-Ħatt Multi punt

Industrija tal-ikel: gallettini, gummies, marshmallows, pasti żgħar steamed, pancakes, essenza tat-tiġieġ, chips tal-patata, taljarini tar-ross, għaġina, karawett, żerriegħa tal-bettieħ, pistaċċi, ross, eċċ.

Industrija kimika: granuli tal-plastik, karbonju attivat, preservattivi, addittivi, fertilizzanti, eċċ.

Industrija farmaċewtika: kapsuli, pilloli, pilloli, eċċ.

Industrija tal-ħardwer: viti, ġewż, fittings tal-metall, eċċ.







Il-parank tas-serje Z huwa vertikali, u l-pedament tiegħu jġorr il-piż kollu tal-parank, għalhekk il-pedament għandu jiġi ċċekkjat qabel l-installazzjoni.

Il-parank tas-serje Z huwa maqsum f'diversi partijiet u huwa installat mill-utent fuq il-post. Normalment installati fl-ordni li ġejja.

1. L-ewwel installa l-boltijiet ta 'l-ankra fuq il-pedament, imbagħad installa l-apparat t'isfel, ikkalibra l-pożizzjoni relattiva tiegħu fuq il-pedament, sabiex il-wiċċ tad-datum (wiċċ tal-flanġ ta' fuq) tal-casing ikun fil-pjan orizzontali, u mbagħad waħħalha temporanjament fuq il-fondazzjoni superjuri.

2. Installa l-casings tan-nofs fuq l-apparat t'isfel wieħed wieħed. Ġeneralment, is-sezzjoni tan-nofs b'bieb ta 'spezzjoni hija installata fil-pożizzjoni tal-kisi tan-nofs tal-ewwel sezzjoni, u l-ewwel sezzjoni tan-nofs għandha tkun imqabbda mal-apparat ta' fuq (oqgħod attent għad-direzzjoni ta 'appoġġ tal-ewwel sezzjoni tan-nofs). ). Xi sezzjonijiet tan-nofs huma wweldjati b'binarji ta' gwida kontra d-devjazzjoni tal-katina. Sezzjonijiet tan-nofs bħal dawn huma kkunsinnati b'għoli ta 'madwar 2mm. Meta installati, huma kkonfigurati wkoll b'għoli ta 'madwar 2mm.

3. Wara li l-casing tan-nofs ikun installat u kkalibrat, installa l-apparat ta 'fuq. B'mod ġenerali, l-apparati ta 'appoġġ għandhom jiġu installati fil-pożizzjonijiet ta' fuq u tan-nofs biex jipprevjenu l-kisi milli jiċċaqlaq il-ġenb. L-apparati ta 'appoġġ għandhom ikunu mwaħħla b'mod affidabbli fuq bini fil-qrib u jippermettu li l-parank jinġibed lura liberament fid-direzzjoni vertikali. Kanvas oħxon jew tejp ta 'l-asbestos minsuġ u ħabel ta' l-asbestos għandhom ikunu kkuttunati f'kull flanġ ta 'konnessjoni biex jipprevjenu t-trab milli jogħla.

4. Biex tinstalla l-pjattaforma tas-sewqan fl-apparat ta 'fuq, l-ewwel qabbad it-tliet pjattaformi bil-boltijiet biex jiffurmaw sħiħ, u mbagħad iwweldja jew iwweldja l-pjattaforma kollha u l-azzar tal-kanal ta' appoġġ tal-għeruq mal-kisi ta 'fuq. Imbagħad iwweldja l-qafas tal-manutenzjoni u l-puġġaman segmentat fuq il-pjattaforma kollha. Imbagħad installa l-qawwa, il-katina tas-sewqan u l-kopertura tas-sprocket. Wara li d-drajv tal-katina jiġi aġġustat, waħħalha bil-boltijiet. Avviż! ! Il-bażi tas-sewqan u l-pjattaforma tas-sewqan għandhom jiġu wweldjati flimkien.

5. Installa l-partijiet tal-ġiri. L-ewwel lift ix-xaft tad-denb għall-ogħla pożizzjoni, u mbagħad installa l-katina u d-delu.

6. Fl-aħħarnett, installa l-barnuża tax-xellug (lemin). Waħħal apparati ta 'protezzjoni ta' tagħbija żejda elettrika u swiċċijiet ta 'protezzjoni elettrika, u qabbad il-linja ta' trasmissjoni mal-mutur tal-parank.





1. Iċ-ċinturin tad-delu jiżloq.

Aġġusta r-rota tal-idejn tal-linja fissa u issikka ċ-ċinturin tad-delu.

2. Il-bearing huwa trab u lubrikat ħażin.

Naddaf il-bearings u żid grass ġdid.

3. Iċ-ċinturin tat-trasmissjoni jiżloq jew jaqa ', jew l-apparat tat-trasmissjoni jonqos.

Issikka ċ-ċinturin tas-sewqan biex telimina t-tort tal-apparat tat-trasmissjoni.

4. Il-kamin tad-delu huwa maħlul jew jaqa ', u d-delu jiċċaqlaq jew jaqa'. Waqqaf għall-ispezzjoni, issikka l-viti tad-delu, u aġġusta l-pożizzjoni tad-delu.





1. Il-lift tal-barmil tat-tip Z-granulari huwa mmexxi minn persuna speċjali, u s-swiċċ tal-enerġija jiġi kkontrollat ​​regolarment.

2. Sabiex titjieb is-sigurtà tal-użu, il-parank jeħtieġ li jinstalla limitatur tal-parank u limitatur tal-ivvjaġġar. Ħalli t-tarjola tgħolli d-distanza mir-rukkell.

3. 300mm jista 'jagħmel il-parank jieqaf awtomatikament, u jista' wkoll iwettaq irfigħ ta 'prova.

4. Il-parank għandu jkollu sinjal ta 'tagħbija, u l-piż m'għandux ikun mgħobbi żżejjed meta jerfa' u jbaxxi.

5. Wara li l-parank jibda jibgħat l-elettriku, iċċekkja l-kundizzjonijiet tax-xogħol tal-limitatur tal-parank, il-limitatur tal-ivvjaġġar u s-swiċċ interlock sabiex tara jekk humiex normali.

6. Qabel l-irfigħ jew l-inżul, il-karozza tista 'tiġi misjuqa biss wara li l-qanpiena ddoqq.

7. Il-conveyor tat-tmigħ tal-pellets industrijali mhuwiex permess li jġorr in-nies 'l fuq u' l isfel.

8. Wara li jitlesta x-xogħol, il-pjanċa mdendla tal-feeder vertikali tat-tip Z-partiċella għandha taqa 'fuq l-art, imbagħad aqta' l-provvista tal-enerġija, u tagħlaq il-bibien tal-guardrail ta 'fuq u t'isfel.

9. Dejjem żomm l-ambjent tal-madwar tal-partiċelli tat-tip Z-feeder vertikali iġjeniku.





Isem tal-parti lubrikanti	Materjal lubrikanti	Ċiklu tal-Lubrikazzjoni	Metodu tal-lubrikazzjoni
Filwaqt	Griż Reżistenti għall-Ilma	200 siegħa	bil-lubrikanti
Backstop	Griż Reżistenti għall-Ilma	50 siegħa	bil-lubrikanti
Bolt tat-tensjoni	Griż Reżistenti għall-Ilma	500 siegħa	smear
Reducer tal-veloċità	Skont l-ispeċifikazzjoni tar-reducer mgħammar	6 xhur	ferra
Mutur Elettriku	Griż Reżistenti għall-Ilma	6 xhur	ferra





Servizz ta' -Bejgħ:

• Gwida lill-klijenti biex jagħżlu l-mudell ta 'tagħmir xieraq.
• Ibgħat persunal tal-inġinerija u tekniku lis-sit tal-produzzjoni fil-ħin biex tippjana s-sit għall-klijenti, tiddisinja proċessi u soluzzjonijiet raġonevoli.
• Nistgħu niddisinjaw u nimanifatturaw prodotti skont il-ħtiġijiet speċjali tal-klijenti biex nilħqu l-ħtiġijiet differenti tal-investituri



Servizz ta' Bejgħ:

• Spezzjoni stretta tal-prodotti qabel ma titlaq mill-fabbrika
• Vapuri skond il-kuntratt



Servizz ta' wara-bejgħ:

• Il-perjodu ewlieni ta 'garanzija tat-tagħmir mibjugħ mill-kumpanija tagħna huwa ta' sena (ħlief għall-falliment jew il-ħsara kkawżata minn fatturi umani, fatturi tal-fjuwil jew fenomeni naturali irresistibbli, u partijiet vulnerabbli mhumiex koperti mill-garanzija: injetturi tal-fjuwil, irjus tal-pompa, għajnejn fotosensittivi, eċċ.).
• Jekk in-nuqqas tat-tagħmir ikun ikkawżat minn fatturi umani, l-ispiża tiġi ċċarġjata skont il-prezz tal-fabbrika.
• Wara li tirċievi l-avviż tal-garanzija, wieġeb fi żmien sagħtejn. 24 sigħat gwida teknika biex issolvi l-problemi.







Zhengzhou Odifei Machinery Equipment Co., Ltd ilha tiffoka fuq it-tagħmir tal-ġarr għal 17-il sena. In-negozju ewlieni tiegħu huwa: lift vertikali ta 'vibrazzjoni spirali, alimentatriċi tal-paletti, conveyor tal-pjanċa tal-katina, conveyor tal-paletti, conveyor barraxa, conveyor belt angolu kbir, conveyor bil-kamin Conveyor, conveyor barmil katina, lift barmil TD belt, lift barmil TH ring chain, lift barmil NE barmil liftijiet, liftijiet NE barmil liftijiet, liftijiet NE barmil sħiħ u liftijiet. TD75 conveyor belt (jew conveyor belt), conveyor mobbli, conveyor belt b'kustilji ta 'angolu ta' inklinazzjoni kbar; conveyor bil-kamin, conveyor bil-kamin bla xaft; conveyor tal-pjanċa tal-katina ħafifa, medja u tqila; katina barmil conveyor magna, SCD ħawt conveyor clinker; mixer tax-xaft doppju orizzontali; alimentatriċi tal-pjanċa ħafifa, medju u tqil; Feeder tal-vibrazzjoni tal-mutur GZG; skrin trommel, skrin trommel bla xaft;

Fl-2010, it-tim ta 'R&D tal-kumpanija tagħna daħal fl-industrija tar-riċiklaġġ tar-riżorsi, u żviluppa suċċessivament conveyors bil-qoxra tat-trattament tal-iskart domestiku, screening tal-iskart domestiku u għażla ta' skrins trommel mingħajr xaft, alimentaturi tal-paletti tal-iskart tal-kostruzzjoni, u conveyors ruttam qxur tal-forn tal-ark elettriku, li mhux biss joħolqu.

Zhengzhou Odifei Machinery Equipment Co., Ltd kontinwament wettaq innovazzjoni teknoloġika fl-ispirtu ta 'eċċellenza, u żviluppat diversi prodotti ġodda prattiċi. Il-prodott huwa avvanzat fid-disinn, multa fil-produzzjoni, affidabbli fil-prestazzjoni, għandu livell avvanzat internazzjonali, ibigħ tajjeb fid-dar u barra, u għandu l-għan li jkun il-mexxej tal-industrija!





Q: Il-liftijiet tal-barmil huma komposti minn xi komponenti

A: Hopper: imwaħħal fuq it-tejp (jew katina ta 'trazzjoni), hemm tliet tipi

Barmil fond - adattat għal materjali maħlula;

Barmil baxx - materjali b'viskożità għolja;

Barmil tat-trijangolu - materjali tqal u b'ċapep

Qoxra: Mibnija-fit-trasmissjoni u t-tapp.

Korp: Il-pjanċa tal-azzar irqiq hija wweldjata f'qoxra kwadra, u l-installazzjoni hija devjata.

Qiegħ: Installa apparat ta 'tensjoni.



Q: Hemm diversi tipi ta 'liftijiet tal-barmil

A: 1. Skond il-forma tat-tqassim: tista 'tinqasam f'tip vertikali u tip inklinat

2. Skond metodi ta 'skariku differenti: jista' jinqasam f'ċentrifugali, gravità u ibridi.

3. Skond metodi ta 'ċċarġjar differenti: jista' jinqasam f'tip ta 'tħaffir u tip ta' injezzjoni.

4. Skond l-istruttura tad-delu: jista 'jinqasam f'barmil baxx, barmil fond u barmil trijangolari.

5. Skond komponenti ta 'trazzjoni differenti: jista' jinqasam f'tejp u katina ta 'l-azzar.



Q: X'inhu l-prinċipju tax-xogħol tal-lift tal-barmil

A: Il-prinċipju tax-xogħol tal-ġarr tal-lift tal-barmil huwa kif ġej: id-delu jiġbor il-materjal mill-ħażna ta 'hawn taħt, jerfgħuh sal-quċċata mal-conveyor belt jew katina, jinbidel 'l isfel wara li jinjora r-rota ta' fuq, u l-lift tal-barmil jitfa 'l-materjal fl-aċċettat fl-islott. Iċ-ċinturin tas-sewqan taċ-ċinturin-lift tal-barmil immexxi ġeneralment jadotta ċinturin tal-gomma, li huwa installat fuq it-tanbur tas-sewqan t'isfel jew ta 'fuq u t-tnabar ta' ridirezzjoni ta 'fuq u t'isfel. Il-lift tal-barmil immexxi mill-katina -ġeneralment huwa mgħammar b'żewġ ktajjen ta 'trasmissjoni paralleli, b'par sprockets ta' trasmissjoni fuq in-naħa ta 'fuq jew t'isfel, u par sprockets ta' direzzjoni mill-ġdid fuq il-qiegħ jew fuq. L-elevaturi tal-barmil huma ġeneralment mgħammra b'kisi biex jipprevjenu t-trab milli jtir fil-liftijiet tal-barmil.



Q: X'inhuma l-vantaġġi u l-iżvantaġġi tal-liftijiet tal-barmil?

A: Vantaġġi:

1. L-istruttura hija sempliċi, id-daqs laterali huwa żgħir, u l-ispazju ta 'l-art huwa żgħir.

2. L-għoli tal-irfigħ huwa kbir, il-kapaċità tal-ġarr hija tajba, il-ġisem huwa magħluq għal kollox, u t-tniġġis ambjentali huwa żgħir.

3. Konsum ta 'enerġija baxxa.

Nuqqas:

1. Huwa faċli li timblokka meta tkun mgħobbija żżejjed, u d-delu huwa faċli biex jilbes.

2. Huwa adattat biss għall-ġarr ta 'trab, granulari u merkanzija bl-ingrossa ta' daqs żgħir u medju -, bħal qamħ, faħam, ramel, eċċ.

3. Il-merkanzija ma tistax tiġi ttrasportata fid-direzzjoni orizzontali.



Q: Int fabbrika jew kumpanija kummerċjali? Meta tibni aLift tal-barmil tat-tip Z-ħatt b'ħafna punti, Għal liema materjali oħra huma adattati l-liftijiet tal-barmil?

A: Aħna fabbrika, stabbilita fl-2007, li tispeċjalizza fil-manifattura ta 'paranki tal-vibrazzjoni vertikali, liftijiet tal-vibrazzjoni vertikali, elevaturi tal-barmil, conveyors belt, conveyors skala, conveyors bil-kamin, eċċ Il-lift tal-barmil jista' jintuża fl-industrija kimika, industrija taċ-ċeramika, industrija tal-ikel, industrija metallurġika, eċċ.



Q: Kif dwar spare parts?

A: Aħna dejjem nipprovdu spare parts bi prezz tal-ispiża u nagħtuk lista ta 'spare parts meta tixtri l-magna.



Q: Se tittestja l-lift tal-barmil tat-tip Z- Multi point ħatt qabel il-kunsinna?

A: Iva, aħna se nittestjaw kull magna u linja ta 'produzzjoni qabel il-kunsinna, u nibagħtulek il-vidjo tax-xogħol. Tista 'wkoll tiċċekkja magħna qabel il-kunsinna.











Chassis: Chassis semi-magħluq - xażi -prova tat-trab - xażi mitbuq - xażi tal-istainless steel - xażi tal-bexx tal-azzar tal-karbonju.

Delu: delu tal-istainless steel - delu tal-azzar tal-karbonju - delu tal-plastik tal-grad tal-ikel.

Drive: splużjoni-reducer, reducer ordinarju.

Sprockets: Sprockets tal-azzar illigat-sprockets tal-azzar li ma jissaddadx.

Katina: Katina tal-azzar liga - katina tal-istainless steel.

Kontroll: Start u waqfien manwali, bidu u waqfien awtomatiku, kontroll tal-konverżjoni tal-frekwenza.

Oħrajn: Il-magna kollha hija prova ta 'splużjoni-, mibnija-f'sistema ta' ventilazzjoni sfurzata, sistema awtomatika tat-tindif tad-delu, sistema awtomatika ta 'riforniment.





1. Il-forma tal-materjal: kemm jekk il-materjal huwa trab jew granulari jew blokk żgħir.

2. Proprjetajiet fiżiċi tal-materjal: jekk il-materjal għandux adsorbiment jew viskożità, u jekk fihx ilma.

3. Proporzjon ta 'materjali: Ġeneralment, il-parametri tal-lift tal-barmil huma ddisinjati u kkalkulati għal materjali b'gravità speċifika tal-massa taħt 1.6. Jekk il-gravità speċifika tal-materjali hija kbira wisq, il-forza tat-trazzjoni u s-saħħa tat-tensjoni tal-parti tat-trasmissjoni jeħtieġ li jiġu kkalkulati.

4. Il-volum tal-kunsinna għal kull unità ta 'ħin.



Jekk int interessanti f'Lift tal-barmil tat-tip Z-Ħatt Multi punt, jekk jogħġbok tħossok liberu li tikkuntattjana f'24 siegħa!
